請將以下Arduino的程式上傳：
(記得函式庫裏要有之前裝的3個library)
(上傳程式時，Arduino的TX、RX腳的線要斷開)
2018年4月19日 星期四
數位溫度計實作(四)：將所有功能整合
將溫度計測到結果，利用LCD顯示，並以藍牙發送手機。
接線雖然看起來有些複雜，只要照順序接，也就不會混亂。
請將以下Arduino的程式上傳：
(記得函式庫裏要有之前裝的3個library)
(上傳程式時，Arduino的TX、RX腳的線要斷開)
請將以下Arduino的程式上傳：
(記得函式庫裏要有之前裝的3個library)
(上傳程式時，Arduino的TX、RX腳的線要斷開)
數位溫度計實作(三)：測試LCD
要離線讀取溫度，除了利用藍牙與手機，最方便的方式就是利用液晶螢幕了，這裡使用的是I2C介面的LCD，只需要4條接線就能控制，一次可以顯示2列，各16個字元，可以參考CooperMa這篇的介紹。
先將4條接線與Arduino接上
I2C介面的LCD需要使用函式庫，一樣下載後，複製資料夾到Arduino主程式裏：

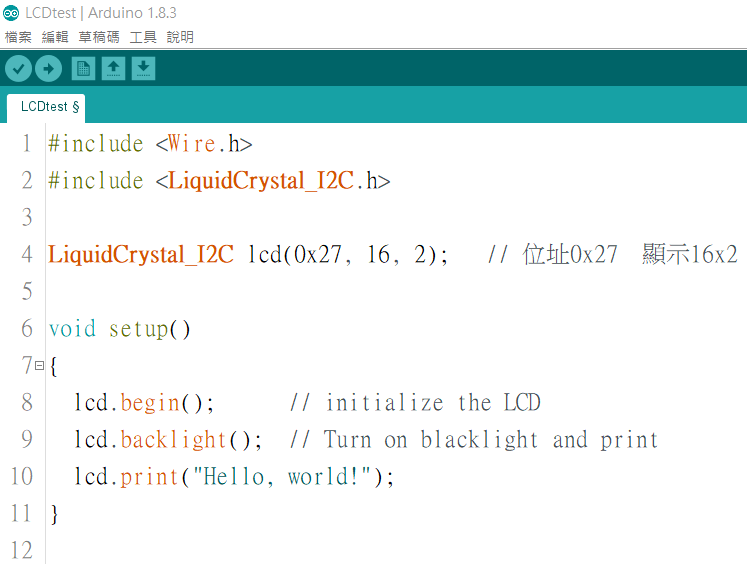

現在來寫些訊息，測試LCD輸出吧!
執行後，這就是你的 Hello World! 程式。
先將4條接線與Arduino接上
I2C介面的LCD需要使用函式庫，一樣下載後，複製資料夾到Arduino主程式裏：

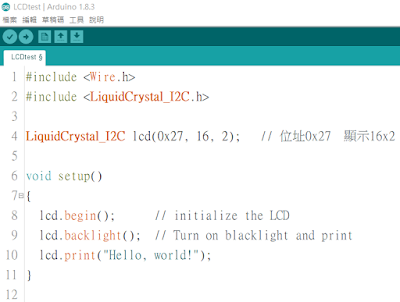

現在來寫些訊息，測試LCD輸出吧!
數位溫度計實作(二)：裝上藍牙，利用手機看結果
如果在不使用電腦的情況下，如何將測到的溫度結果show出來呢?
這時候藍牙傳輸+手機顯示或許是不錯的選擇。只需要在剛寫好的程式裡加上1行：
這樣手機的APP就知道要顯示底下數值。
請將修改好的程式上傳到Arduino：
藍牙的接線(接到Arduino的TX、RX)：
(請注意：上傳程式到Arduino時，TX、RX與藍牙的接線要先拔起)
另外，手機上(Android)安裝 Bluetooth Graphics這個App，就可以把數值畫出來。
請參考操作影片。
這時候藍牙傳輸+手機顯示或許是不錯的選擇。只需要在剛寫好的程式裡加上1行：
請將修改好的程式上傳到Arduino：
藍牙的接線(接到Arduino的TX、RX)：
(請注意：上傳程式到Arduino時，TX、RX與藍牙的接線要先拔起)
另外，手機上(Android)安裝 Bluetooth Graphics這個App，就可以把數值畫出來。
數位溫度計實作(一)：安裝DS18B20溫度計
DS18B20溫度計的測量範圍為-55°C to +125°C (請看原廠datasheet)，使用時需要外接1個4.7k歐姆的電阻，將電源5V、DS18B20的信號腳連接在一起。例如，如果我們是用Arduino的第5腳(D5)來讀取DS18B20的訊號：
那麼就把電阻跨接在電源5V、Arduino的第5腳。
將DS18B20溫度計的電源正、負端與信號線都插入麵包板上的相對位置：
接下來就要借助程式部分來把溫度計讀到的訊號，翻譯成真正的溫度數值。DS18B20需要用到2個函式庫(原廠已經寫好，方便用戶可以用簡單語法讀到感測器結果)，需要先下載後，解壓縮2個資料夾、將資料夾複製到Arduino主程式的library資料夾：
函式庫複製好後，就可以下指令使用DS18B20，請下載以下程式，並在Arduino IDE中開啟：
將這個程式上傳到Arduino(記得要先接上USB線，選好板子、port)：
打開電腦的序列埠監控視窗，就可以看到執行結果。
只要更改ds18b.ino程式裡delay(括號)的毫秒數，就可以選擇需要的時間輸出間隔。
將DS18B20溫度計的電源正、負端與信號線都插入麵包板上的相對位置：
